Volkswagen ID.4: Realizar un desbloqueo de emergencia del conector de carga

• Condiciones para desbloquear el conector de carga
• Realizar un desbloqueo de emergencia manual del conector de carga (variante 1)
• Realizar un desbloqueo de emergencia manual del conector de carga (variante 2)
• Fusible del sistema de alto voltaje (punto de corte para rescate)

Condiciones para desbloquear el conector de carga

✓ En el Volkswagen ID.4, el conector de carga está correctamente insertado y alineado, sin inclinaciones.

✓ El vehículo se encuentra desbloqueado.

✓ El proceso de carga ha finalizado o ha sido interrumpido previamente.

✓ En caso de carga con corriente alterna (CA), está activada la opción Desbloquear cable de CA automáticamente en el sistema del Volkswagen ID.4.

Si aun cumpliendo estas condiciones el conector no puede retirarse, será necesario efectuar un desbloqueo de emergencia → .

PELIGRO

Si el conector de carga del Volkswagen ID.4 permanece bloqueado inesperadamente, puede existir un fallo en el vehículo o en la estación de carga. Un desbloqueo manual puede exponer contactos con tensión eléctrica, lo que puede provocar quemaduras graves, lesiones o incluso una descarga eléctrica mortal.

• No toque en ningún caso los contactos de la toma ni del conector de carga del Volkswagen ID.4.

El desbloqueo de emergencia del conector en el Volkswagen ID.4 debe realizarse únicamente en caso de avería.

Realizar un desbloqueo eléctrico de emergencia del conector de carga

Antes de recurrir a una intervención manual en el Volkswagen ID.4, se recomienda intentar liberar el conector mediante el sistema eléctrico del vehículo.

1. Finalice el proceso de carga desde el sistema de infotainment o desde la estación mediante el botón .

2. Pulse tres veces consecutivas la tecla de la llave del Volkswagen ID.4.

Los intermitentes del vehículo deben parpadear tres veces confirmando la acción.

3. Retire el conector de carga del Volkswagen ID.4.

Realizar un desbloqueo de emergencia manual del conector de carga (variante 1)

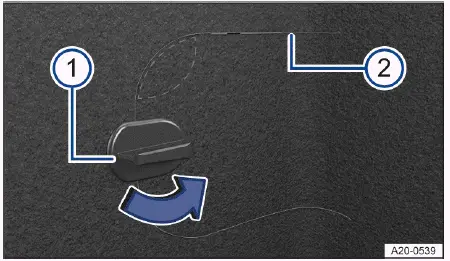

Fig. 1 En la parte inferior derecha del guarnecido del maletero: cubierta del desbloqueo de emergencia.

1. Cierre
2. Líneas de corte

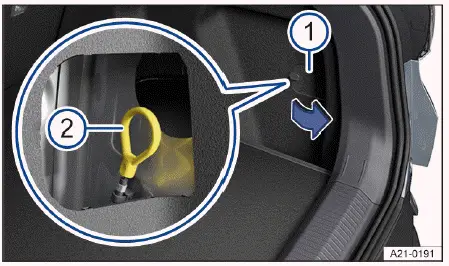

Fig. 2 Detrás de la cubierta del guarnecido derecho del maletero: desbloqueo de emergencia del conector de carga.

1. Tapa con cierre
2. Anilla para el desbloqueo de emergencia

En el Volkswagen ID.4, la cubierta de acceso al desbloqueo manual se encuentra en la zona inferior derecha del maletero → fig. 2.

1. Abra el maletero del Volkswagen ID.4.

2. Gire el cierre 90º → fig. 1 -1- (flecha azul).

3. Presione la zona indicada hacia el interior → fig. 1.

4. Introduzca la mano por la abertura y retire la cubierta. Si es necesario, utilice una herramienta adecuada en las líneas de corte → fig. 1 -2-.

5. Abra completamente la cubierta.

6. Tire de la anilla de desbloqueo de emergencia → fig. 2 -2-.

El conector del Volkswagen ID.4 podrá extraerse → .

7. Vuelva a colocar y cerrar la cubierta del maletero.

8. Solicite una revisión del sistema de carga en un taller especializado. Volkswagen recomienda un concesionario oficial.

Realizar un desbloqueo de emergencia manual del conector de carga (variante 2)

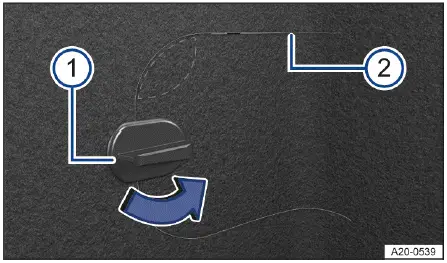

Fig. 3 En la parte inferior derecha del guarnecido del maletero: cubierta del desbloqueo de emergencia.

1. Cierre
2. Líneas de corte

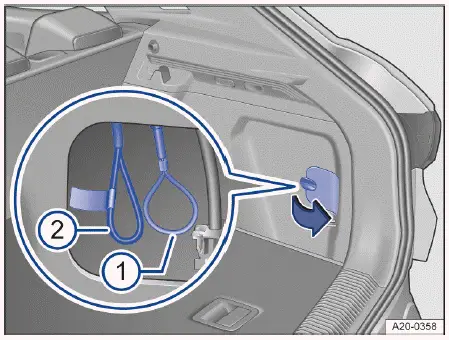

Fig. 4 Detrás de la cubierta del guarnecido derecho del maletero: desbloqueo de emergencia del conector de carga.

1. Anilla para el desbloqueo de emergencia
2. Anilla para el punto de corte para rescate

En esta variante del Volkswagen ID.4, el acceso al sistema de desbloqueo manual se encuentra igualmente en la parte inferior derecha del maletero → fig. 4.

1. Abra el maletero.

2. Gire el cierre 90º → fig. 3 -1- (flecha azul).

3. Presione la zona indicada hacia dentro → fig. 3.

4. Introduzca la mano y retire la cubierta. Si es necesario, utilice una herramienta en las líneas de corte → fig. 3 -2-.

5. Abra la cubierta completamente.

6. Tire de la anilla de desbloqueo → fig. 4 -1-. En esta versión, la anilla no dispone de señalización visual → . El conector del Volkswagen ID.4 podrá retirarse → .

7. Vuelva a colocar la cubierta del maletero y asegúrela correctamente.

8. Encargue una revisión completa del sistema de carga del Volkswagen ID.4 en un taller especializado. Volkswagen recomienda un concesionario oficial.

En el Volkswagen ID.4, realizar correctamente el desbloqueo de emergencia del conector de carga no solo garantiza la continuidad de uso del vehículo, sino que también ayuda a evitar daños en el sistema eléctrico y a mantener la seguridad del proceso de carga en todo momento.

Fusible del sistema de alto voltaje (punto de corte para rescate)

Dependiendo del equipamiento del Volkswagen ID.4, junto a la anilla destinada al desbloqueo manual del conector de carga se encuentra también una segunda anilla específica correspondiente al fusible del sistema de alto voltaje, diseñada como punto de corte para situaciones de rescate → fig. 4 -2-. Este elemento se identifica claramente mediante una banderita amarilla de alta visibilidad → .

AVISO

La anilla del fusible del sistema de alto voltaje del Volkswagen ID.4 está destinada exclusivamente a servicios de emergencia cualificados. Su manipulación indebida puede provocar la desconexión completa del sistema de alto voltaje.

• Durante cualquier operación de desbloqueo de emergencia, asegúrese de no dañar la anilla identificada con la banderita amarilla.

Introducción al tema

El Volkswagen ID.4 permite gestionar múltiples parámetros de carga directamente desde el sistema de infotainment. En función del lugar de carga configurado, es posible acceder a opciones avanzadas, especialmente en procesos de carga con corriente alterna (CA).

Abrir los ajustes de carga

1. Encienda el sistema de infotainment del Volkswagen ID.4.

2. Pulse Carga en el menú principal.

O bien: al conectar el cable de carga con el vehículo desbloqueado, aparecerá automáticamente la pantalla de información de carga del Volkswagen ID.4.

3. Acceda al menú Carga.

O bien: entre en Lugares de carga para configurar o crear una ubicación personalizada.

1. Para activar una carga programada, establezca una hora de salida (→ Carga diferida).

Carga inmediata: si no se configura una hora de salida, el Volkswagen ID.4 iniciará la carga automáticamente hasta alcanzar el límite establecido de batería.

Cambiar el procedimiento de carga

Fig. 1 Sistema de infotainment: menú de salida con botón de función para cargar (representación esquemática).

1. Botón de función para mostrar y modificar el proceso de carga

En el Volkswagen ID.4, el tipo de carga puede ajustarse tanto desde el menú principal como desde el menú específico de carga. La elección dependerá de la configuración del lugar de carga y de las condiciones técnicas disponibles.

1. Pulse el botón correspondiente al modo de carga → fig. 1 -1-.

Se mostrará una lista de opciones disponibles.

2. Seleccione el modo deseado, por ejemplo: carga inmediata, carga programada o carga con climatización previa del Volkswagen ID.4.
